Hochwertiges PC-Anschlusskabel für Radio Mittelwellensender | Einstellbarer Empfang 530-1600 kHz | DIY AM Radioexperiment mit Soundkabeln | Perfekt für Schulexperimente

Description

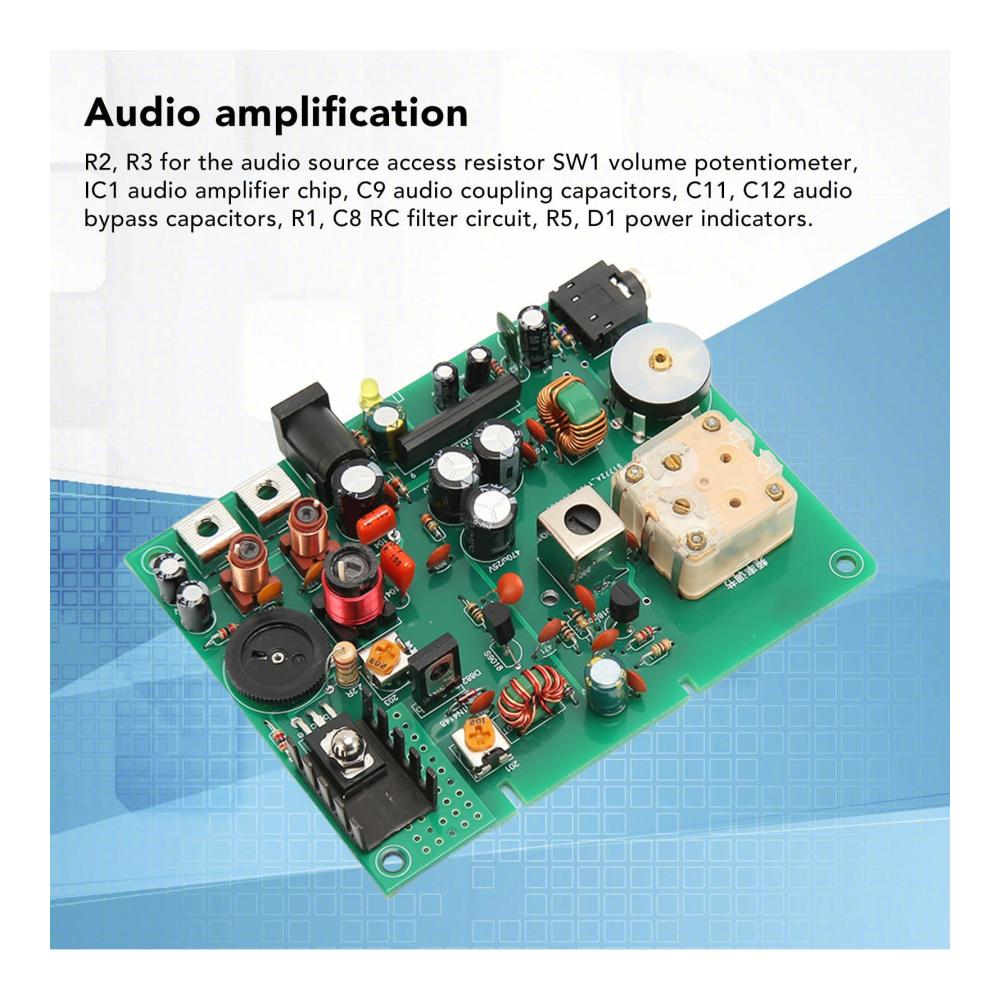

SOUNDVERSTÄRKUNG: R2, R3 für den Zugangswiderstand zur Tonquelle, SW1-Lautstärkepotentiometer, IC1-Soundverstärkerchip, C9-Soundkopplungskondensatoren, C11, C12 Sound-Bypass-Kondensatoren, R1, C8 RC-Filterschaltung, R5, D1 Leistungsanzeigen.

OSZILLATIONSQUELLE: Q1 besteht aus einem gemeinsamen Basismodulationstransformator-Oszillationskreis, der hochfrequente Signale mit gleicher Amplitude erzeugt. Der CV kann auf eine Frequenz von 530-1600 kHz eingestellt werden, R10, C19 für das positive Rückkopplungsnetzwerk, C18 für den Hochfrequenz-Bypass Kondensatoren, um eine gemeinsame Basis und Schaltung zu erreichen, C16-Netzteilfilterung und Hochfrequenz-Bypass, C17-Netzteilfilterung; R7, R8, R9 für den Vorspannungswiderstand.

HOCHFREQUENZVERSTÄRKUNG: Q2 Q1 Hochfrequenzamplitudensignalweiterverstärkung, C20 für die Kopplungskapazität, C21 Hochfrequenz-Bypasskapazität, R11, R12 für den Vorspannungswiderstand, B2 für die Hochfrequenz-Breitbandleitungsinduktivität. B2 Sekundärausgang Hochfrequenzspannung.

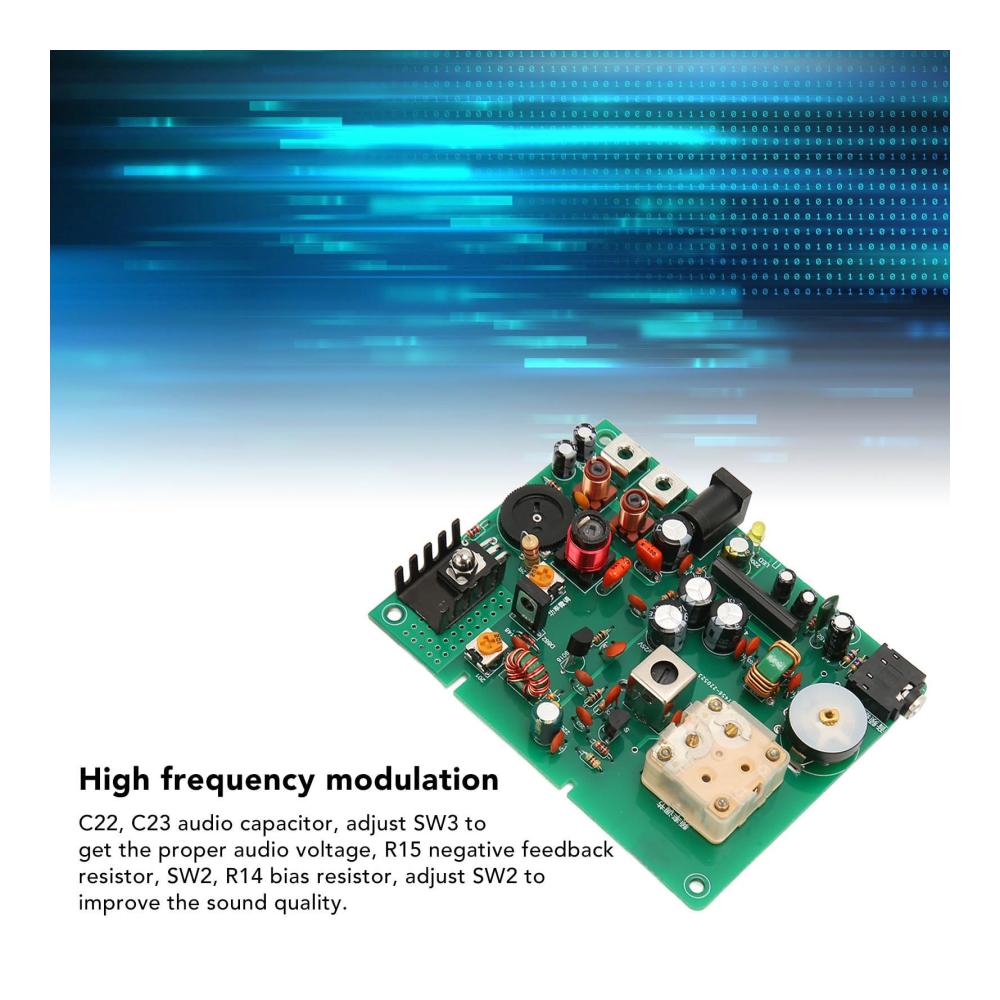

HOCHFREQUENZMODULATION: C22, C23 Klangkondensatoren, SW3 einstellen, um die richtige Klangspannung zu erhalten, R15 Gegenkopplungswiderstand, SW2, R14 Vorspannungswiderstand, SW2 einstellen, kann die Klangqualität verbessern.

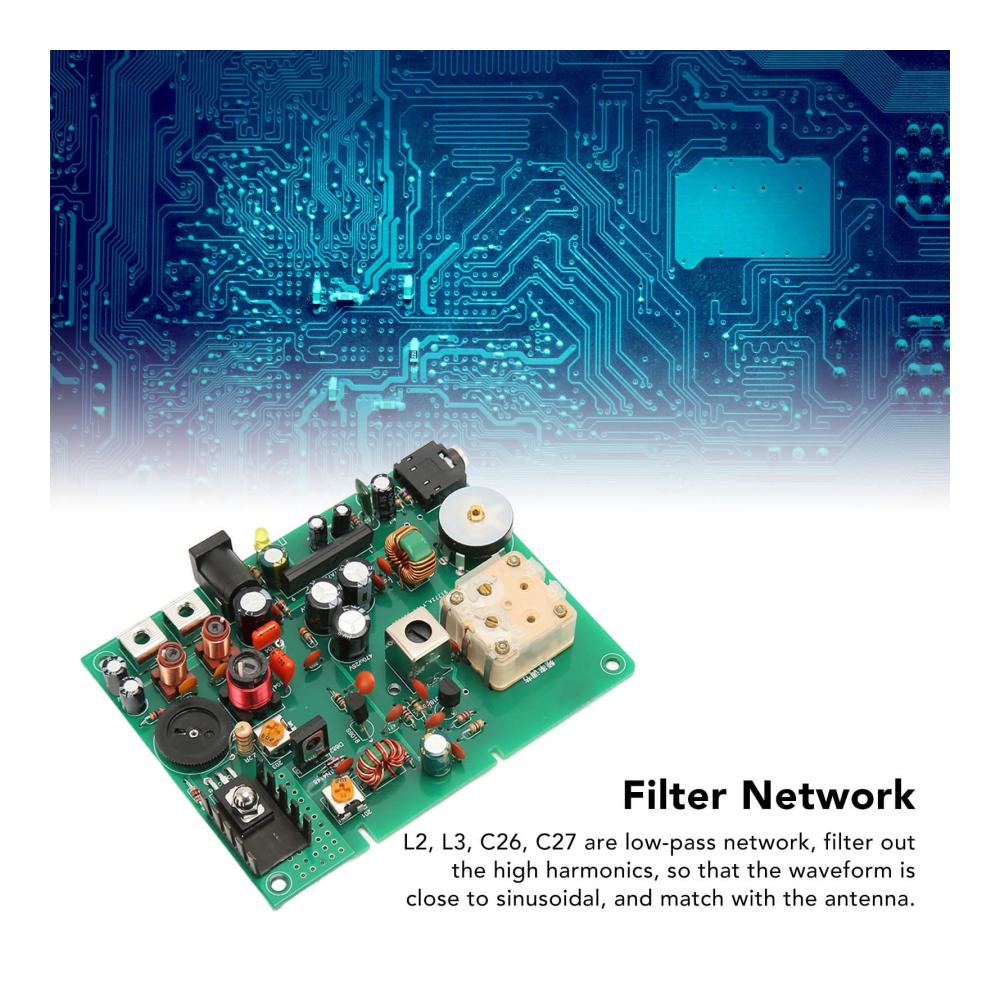

FILTERNETZWERK: L2, L3, C26, C27 für das Tiefpassnetzwerk, filtern die hohen Harmonischen heraus, sodass die Wellenform nahezu sinusförmig ist und zur Antenne passt.

Produktbeschreibungen

1. SOUNDVERSTÄRKUNG: R2, R3 für den Zugangswiderstand zur Tonquelle, SW1-Lautstärkepotentiometer, IC1-Soundverstärkerchip, C9-Soundkopplungskondensatoren, C11, C12 Sound-Bypass-Kondensatoren, R1, C8 RC-Filterschaltung, R5, D1 Leistungsanzeigen. 2. OSZILLATIONSQUELLE: Q1 besteht aus einem gemeinsamen Basismodulationstransformator-Oszillationskreis, der hochfrequente Signale mit gleicher Amplitude erzeugt. Der CV kann auf eine Frequenz von 530-1600 kHz eingestellt werden, R10, C19 für das positive Rückkopplungsnetzwerk, C18 für den Hochfrequenz-Bypass Kondensatoren, um eine gemeinsame Basis und Schaltung zu erreichen, C16-Netzteilfilterung und Hochfrequenz-Bypass, C17-Netzteilfilterung; R7, R8, R9 für den Vorspannungswiderstand.3. HOCHFREQUENZVERSTÄRKUNG: Q2 Q1 Hochfrequenzamplitudensignalweiterverstärkung, C20 für die Kopplungskapazität, C21 Hochfrequenz-Bypasskapazität, R11, R12 für den Vorspannungswiderstand, B2 für die Hochfrequenz-Breitbandleitungsinduktivität. B2 Sekundärausgang Hochfrequenzspannung.4. HOCHFREQUENZMODULATION: C22, C23 Klangkondensatoren, SW3 einstellen, um die richtige Klangspannung zu erhalten, R15 Gegenkopplungswiderstand, SW2, R14 Vorspannungswiderstand, SW2 einstellen kann die Klangqualität verbessern.5. FILTERNETZWERK: L2, L3, C26, C27 für das Tiefpassnetzwerk, filtern die hohen Harmonischen heraus, sodass die Wellenform nahezu sinusförmig ist und zur Antenne passt.Spezifikation:Artikel Typ: Radio-Mittelwellen-Sender-KitMaterial: PCBStromversorgung: 9V2A DC, 5,5-Schnittstelle, internes Plus und externes Minus (eigene Stromversorgung erforderlich)Übertragungsfrequenz: 530‑ 1600 kHz (Radio-Mittelwellenband)HF-Sendeleistung: einstellbar 20–500 MW, passen Sie die Leistung in 5–10 Metern an.Antenne: 1,5 oder 2,5 Quadratmillimeter im Durchmesser. Haushaltskabel können verwendet werden , mit einer Länge von 2–5 Metern (muss selbst bereitgestellt

Produktinformation

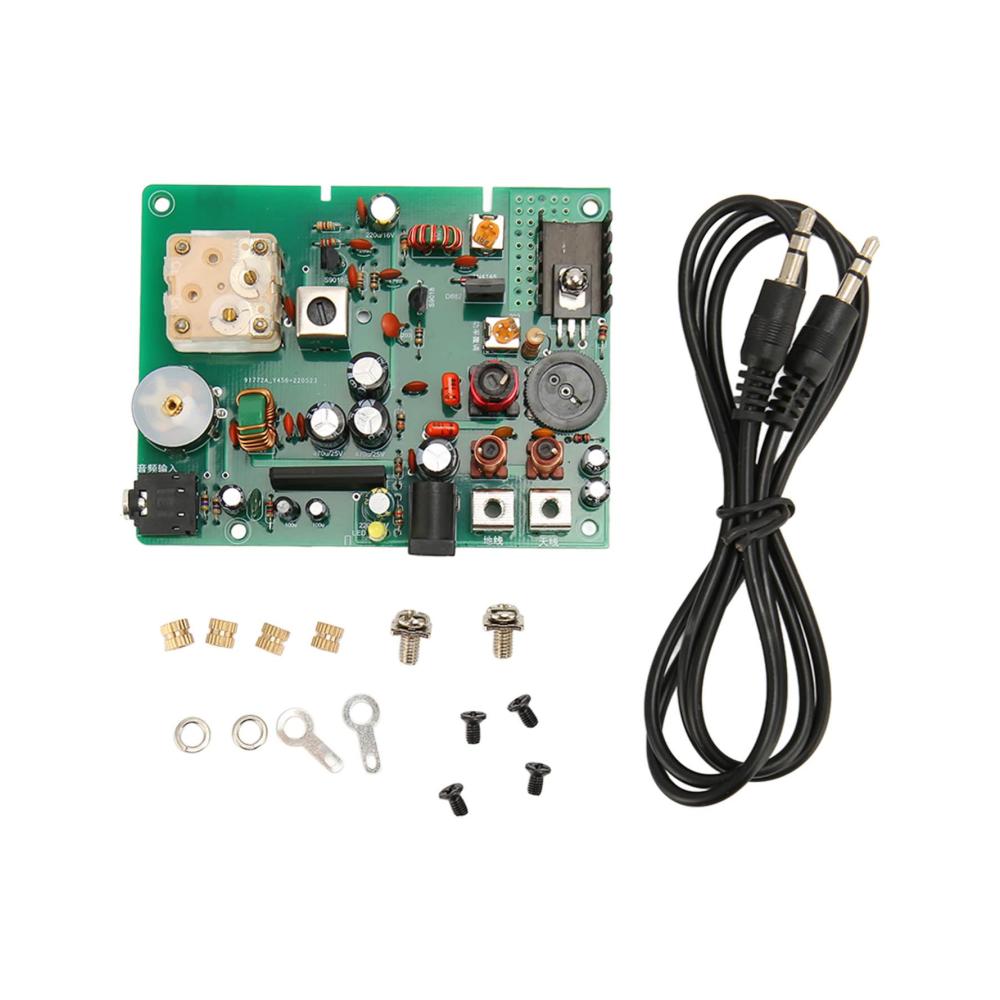

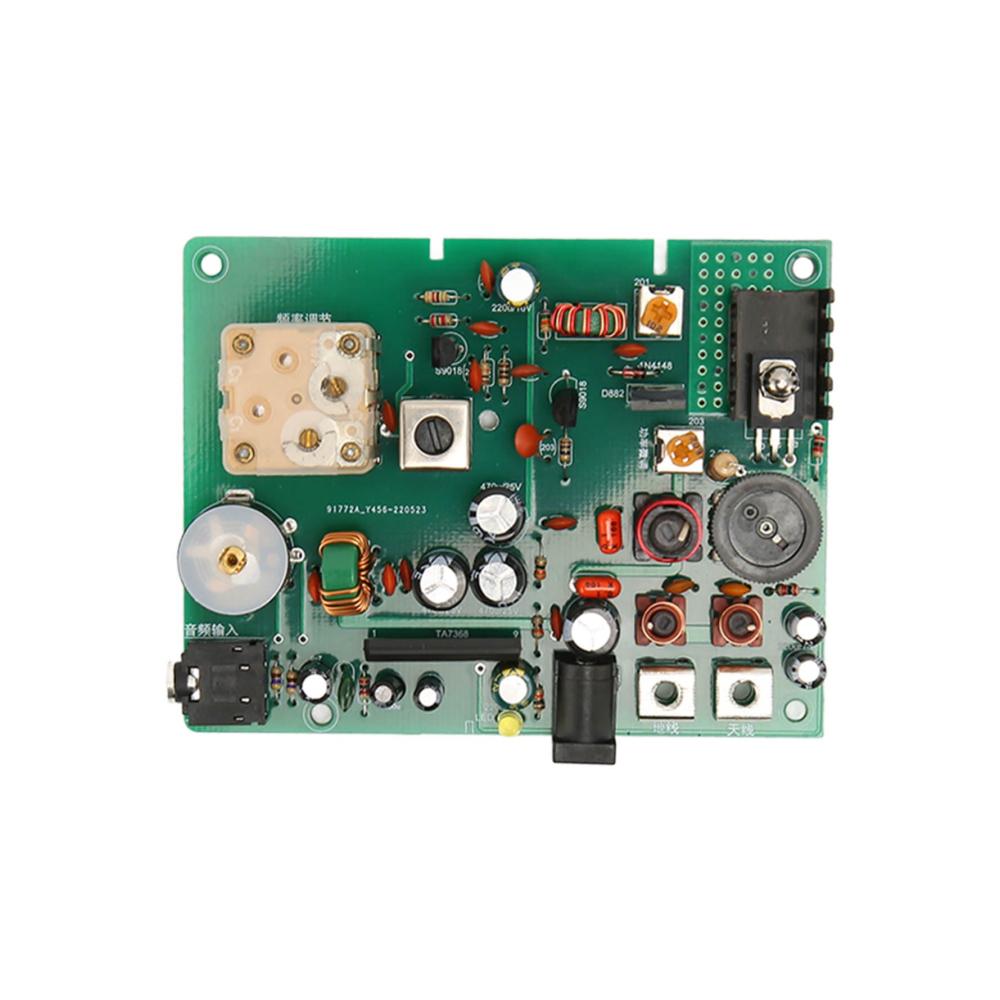

Dieser Radio Mittelwellensender bietet ein spannendes DIY AM Radioexperiment, komplett mit Schraubpaket und Soundkabel. Perfekt für Schulexperimente. Die Soundverstärkung erfolgt durch R2, R3 und den IC1-Soundverstärkerchip. Die Oszillationsquelle mit Q1 erzeugt hochfrequente Signale. Die Hochfrequenzverstärkung wird durch Q2 realisiert. Die Hochfrequenzmodulation ermöglicht die Feinabstimmung der Klangqualität. Das Filternetzwerk sorgt für eine nahezu sinusförmige Wellenform. Spezifikationen: Material: PCB, Stromversorgung: 9V2A DC.
