Description

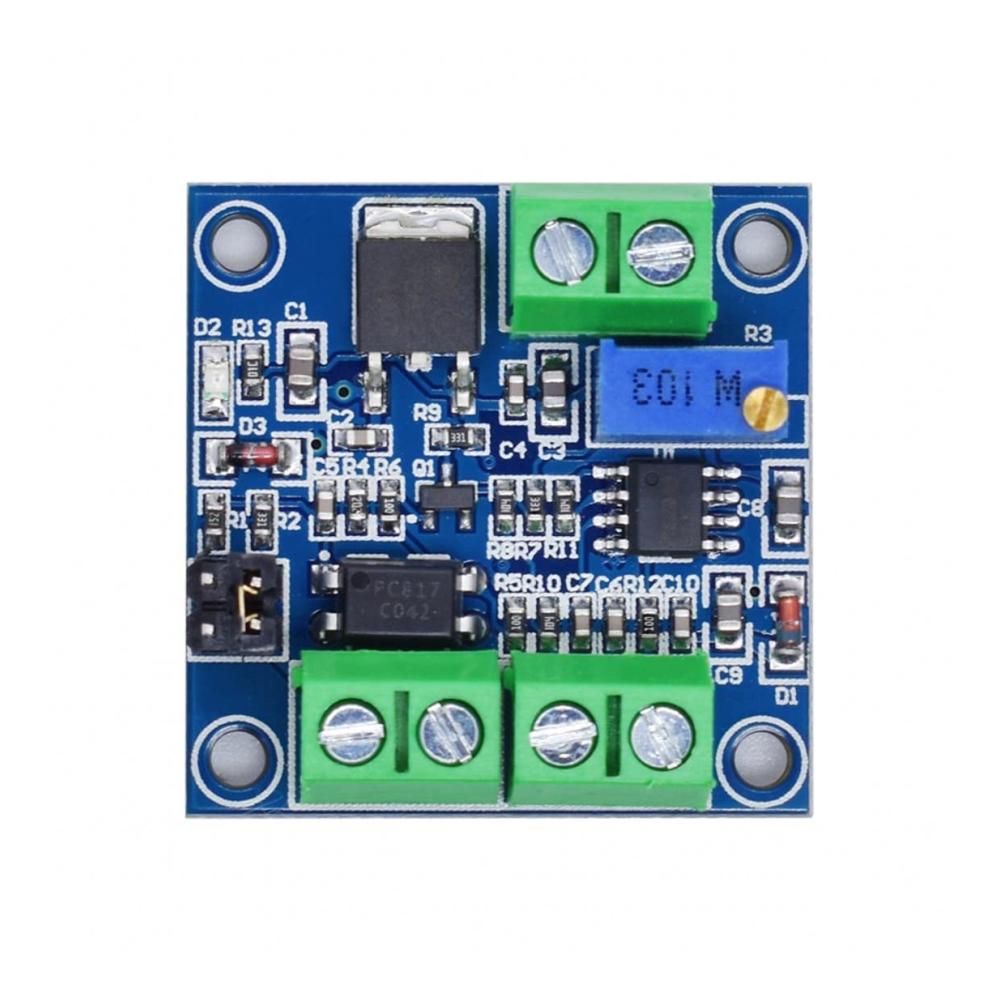

Dieses PWM-zu-Spannungsmodul kann das digitale PWM-Signal in ein analoges Signal 0 ~ 10 V umwandeln.
Dieses Modul ist ein Frequenzumwandlungsimpulssignal und ein Spannungsumwandlungsmodul. Das Spannungs-zu-Frequenz-Pulssignal kann je nach Eingangsspannungspegel unterschiedliche Frequenzmodule erzeugen. Das Frequenz-zu-Analog-Spannungssignal kann eine Frequenz von 0-1 kHz in eine Ausgangsspannung von 0-10 V umwandeln und die Frequenz anpassen, um die Ausgangsspannung zu ändern.
Eingangsfrequenzbereich: 0-1KHz. Ausgangsspannungsbereich: 0-10V.
Die Ausgangsspannung kann feinabgestimmt werden. Der Zusammenhang zwischen Frequenz und Spannung kann über ein Potentiometer kalibriert werden.
Der Signaleingangsanschluss verwendet eine optische Kopplungsisolierung, um eine Anti-Interferenz-Fähigkeit sicherzustellen.
Produktbeschreibungen

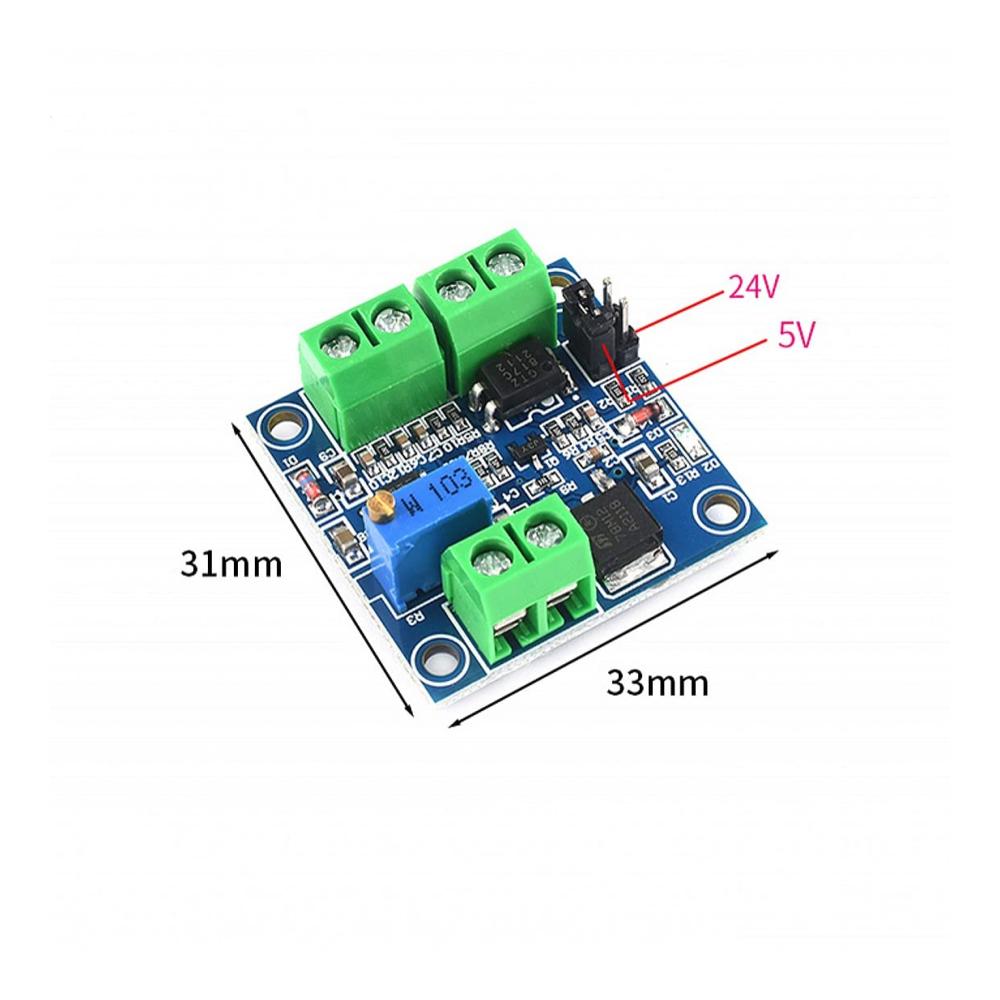

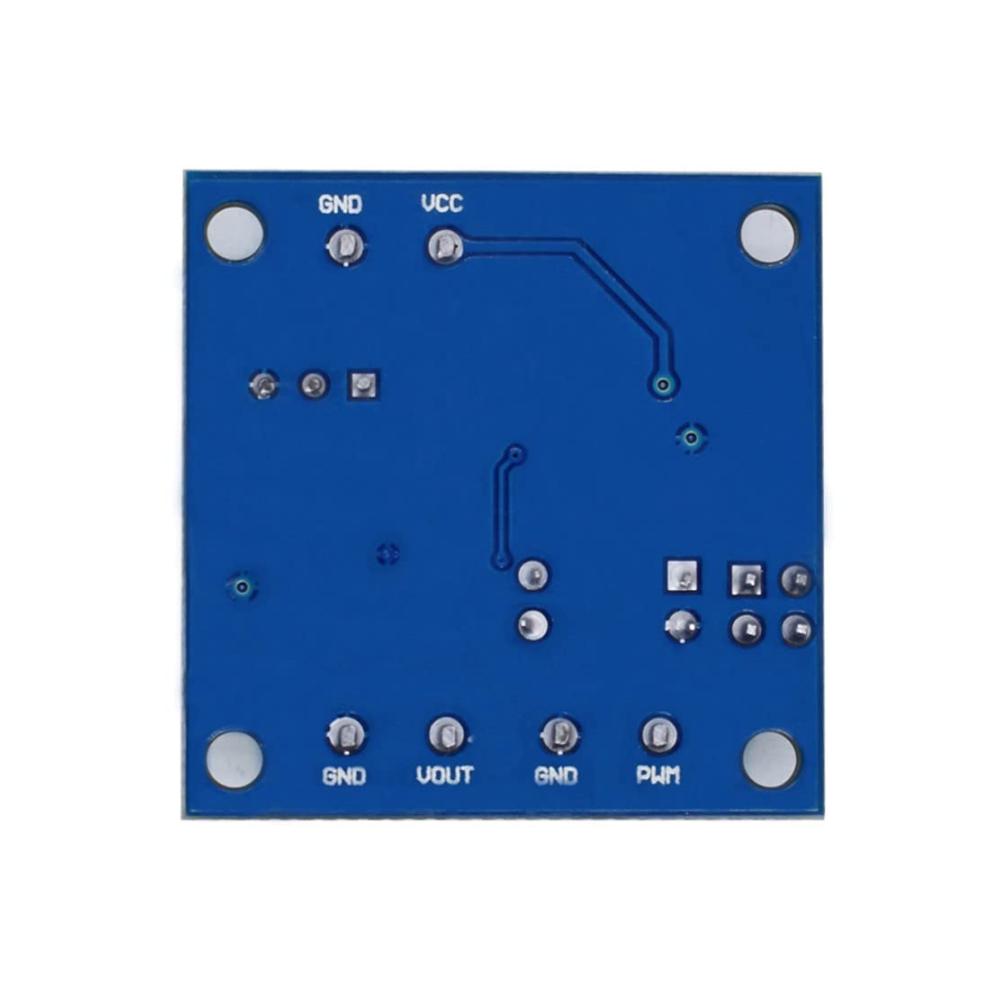

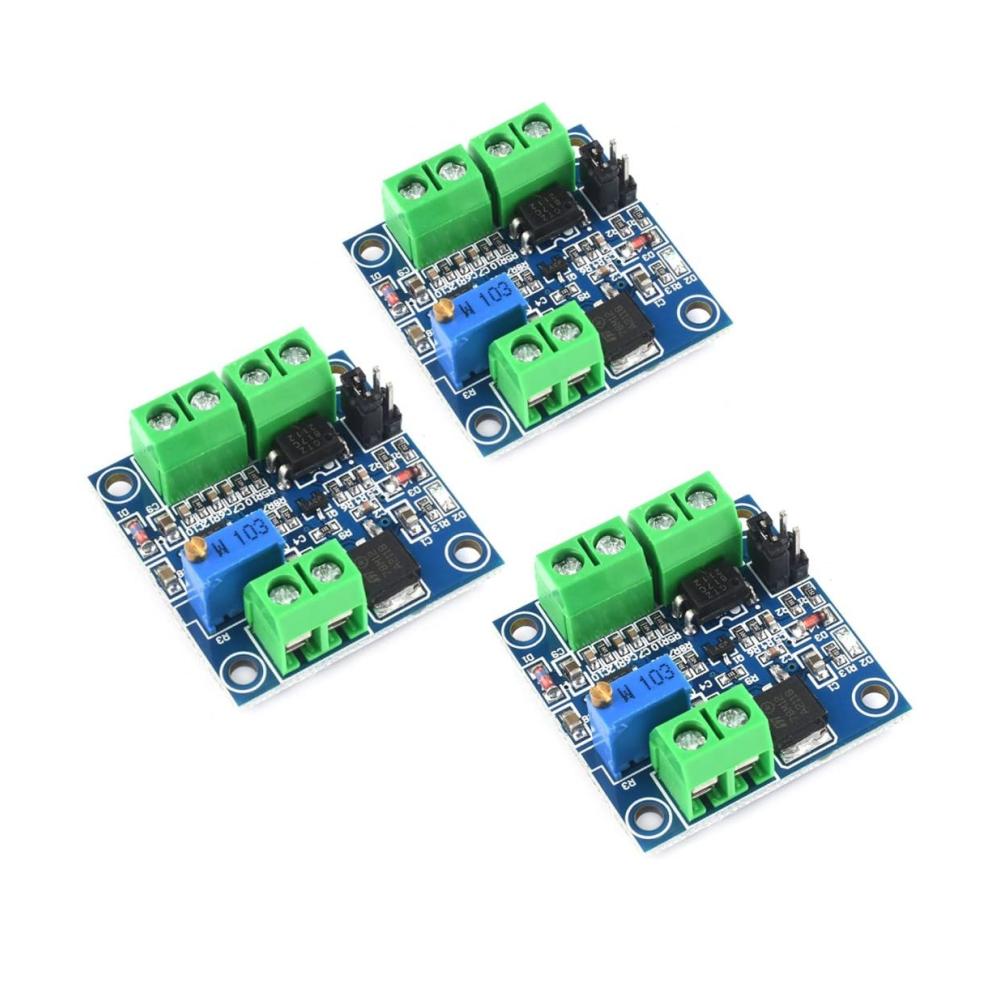

Packungsinhalt: 3 Stk PWM zu Spannungsmodul Betriebsspannung des Moduls: DC 12 V – 30 V. (Strombedarf: mehr als 100 mA) Empfangsfrequenzbereich des PWM-Signals: 1 KHZ – 3 KHZ; PWM-Signaleingangspegelbereich: Fengfeng-Wert von 4,5 V bis 10 V-Pegel, Sprungnadel bei 5 V. Das Klassenpegelsignal hauptsächlich für herkömmliche industrielle Steuerkarten (z. B. MACH3-Karten), 5-V-CPU-Schnittstelle; Fengfeng-Wert zwischen 12 und 24 V, Sprungnadel bei 24 V. Das Klassenpegelsignal hauptsächlich für herkömmliche SPS-Schnittstellen. PWM-Umwandlungsbereich: 0 % – 100 % PWM-Umwandlung 0 bis 10 V Zulässiger Fehler: 5 %. VCC: Arbeitsleistung 12 V – 30 V. GND: Arbeitsleistung. PWM: positiver Pol des Eingangs-PWM-Signals. GND: Das Eingangssignal ist negativ. VOUT: 0 bis 10 V Ausgangsspannung. GND: Ausgangsspannung. Anleitung: Nach dem Einschalten gibt es kein Eingangssignal, der Ausgang ist 0 V. Strom zum ersten Mal, es ist am besten, ein Kalibrierungs-Debugging durchzuführen: Finden Sie ein 50% Tastverhältnis des Zugriffs auf das PWM-Signal, GND, entsprechend die relative Amplitudensprungnadel. Frequenz im Bereich 1 KHZ – 3 KHZ, VOUT wird mit einem Multimeter gemessen, GND zwei Anschlüsse, die Tabelle zeigt etwa 5 V an, stellen Sie das Potentiometer auf der Platine ein, stellen Sie auf dem Multimeter 5,00 V ein. Die Kalibrierung ist Ihr Pulssignal und das entsprechende Verhältnis des Moduls. Wenn sich die Frequenz ändert, kann es zu einem Offset kommen, das entsprechende Verhältnis muss kalibriert werden. Die Ausgangsspannung kann durch Einstellen der Tastverhältnisse eingestellt werden.
Produktbeschreibungen
Packungsinhalt: 3 Stk PWM zu Spannungsmodul Betriebsspannung des Moduls: DC 12 V – 30 V. (Strombedarf: mehr als 100 mA) Empfangsfrequenzbereich des PWM-Signals: 1 KHZ – 3 KHZ; PWM-Signaleingangspegelbereich: Fengfeng-Wert von 4,5 V bis 10 V-Pegel, Sprungnadel bei 5 V. Das Klassenpegelsignal hauptsächlich für herkömmliche industrielle Steuerkarten (z. B. MACH3-Karten), 5-V-CPU-Schnittstelle; Fengfeng-Wert zwischen 12 und 24 V, Sprungnadel bei 24 V. Das Klassenpegelsignal hauptsächlich für herkömmliche SPS-Schnittstellen. PWM-Umwandlungsbereich: 0 % – 100 % PWM-Umwandlung 0 bis 10 V Zulässiger Fehler: 5 %. VCC: Arbeitsleistung 12 V – 30 V. GND: Arbeitsleistung. PWM: positiver Pol des Eingangs-PWM-Signals. GND: Das Eingangssignal ist negativ. VOUT: 0 bis 10 V Ausgangsspannung. GND: Ausgangsspannung. Anleitung: Nach dem Einschalten gibt es kein Eingangssignal, der Ausgang ist 0 V. Strom zum ersten Mal, es ist am besten, ein Kalibrierungs-Debugging durchzuführen: Finden Sie ein 50% Tastverhältnis des Zugriffs auf das PWM-Signal, GND, entsprechend die relative Amplitudensprungnadel. Frequenz im Bereich 1 KHZ – 3 KHZ, VOUT wird mit einem Multimeter gemessen, GND zwei Anschlüsse, die Tabelle zeigt etwa 5 V an, stellen Sie das Potentiometer auf der Platine ein, stellen Sie auf dem Multimeter 5,00 V ein. Die Kalibrierung ist Ihr Pulssignal und das entsprechende Verhältnis des Moduls. Wenn sich die Frequenz ändert, kann es zu einem Offset kommen, das entsprechende Verhältnis muss kalibriert werden. Die Ausgangsspannung kann durch Einstellen der Tastverhältnisse eingestellt werden.
Produktinformation
JZK 3-teiliges PWM-Umwandlungsspannungsmodul – Flexibel und Präzise
Unser JZK 3-teiliges PWM-Umwandlungsspannungsmodul bietet eine hochentwickelte Lösung für Ihre Spannungsanforderungen. Mit einer beeindruckenden PWM-Umwandlung von 0% bis 100% ermöglicht es Ihnen, die Spannung präzise von 0V bis 10V zu steuern. Dieses PWM-zu-Spannungswandlermodul ist ein unverzichtbares Werkzeug für Anwendungen, die eine feine Kontrolle über die Ausgangsspannung erfordern.
Das Kernschlüsselwort für unser Produkt lautet: Internationale Netzadapter, Netzkabel, Verteiler & Adapter. Wir verstehen die Bedeutung dieser Komponenten in Ihrer elektronischen Ausrüstung, und daher haben wir das JZK-Modul so konzipiert, dass es nahtlos in Ihr bestehendes Setup integriert werden kann.
Mit unserem PWM-Spannungsmodul können Sie nicht nur die Ausgangsspannung nach Bedarf einstellen, sondern auch auf die Zuverlässigkeit eines internationalen Netzadapters zählen. Das Modul wird komplett mit allen erforderlichen Anschlüssen geliefert, einschließlich Netzkabel und Adapter, um Ihnen maximale Flexibilität zu bieten.
Vertrauen Sie einem erfahrenen Amazon-Verkäufer mit herausragenden Logik- und Verständnisfähigkeiten. Unsere Produkte sind darauf ausgerichtet, Ihre Erwartungen zu übertreffen. Bestellen Sie jetzt unser JZK 3-teiliges PWM-Umwandlungsspannungsmodul und erleben Sie die Leistungsfähigkeit in Ihren Händen!
